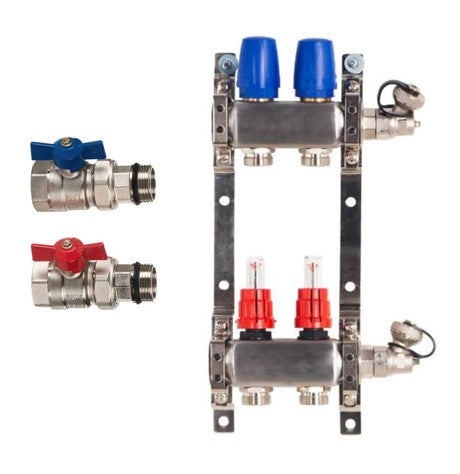

Edelstahl Heizkreisverteiler Fußbodenheizung 2 Heizkreise inkl Kugelhahnset gerade Anschluss

Edelstahl-Heizkreisverteiler 2-fach mit Durchflussmessern

Hochwertiger Heizkreisverteiler aus rostfreiem Edelstahl für die professionelle Installation von Fußbodenheizungs- und Flächenheizsystemen. Das komplette System besteht aus Vorlauf- und Rücklaufbalken mit integrierter Durchflussmessung und voreinstellbaren Ventilen für optimale Hydraulik und präzise Heizkreissteuerung.

Technische Spezifikationen

• Anzahl Heizkreise: 2
• Material Verteilerbalken: Edelstahl WSt-Nr. 1.4301 (V2A)
• Profildimension: DN32 Edelstahlprofil
• Hauptanschluss seitlich: 1" Innengewinde (Anbindung Wärmeerzeuger)
• Heizkreis-Abgänge: 3/4" Außengewinde mit Eurokonus-Anschluss
• Achsabstand Heizkreise: 50 mm
• Betriebsdruck: max. 10 bar
• Betriebstemperatur: max. 110°C (kurzzeitig 130°C)

Vorlaufbalken-Ausstattung

• 2x Durchflussmesser mit transparentem Sichtglas zur visuellen Kontrolle
• Direkte Mengenregulierung am Durchflussmesser möglich
• Präzise Durchflussanzeige in l/min für exakte Hydraulikeinstellung
• Automatische Entlüftung über integrierte Luftabscheider

Rücklaufbalken-Ausstattung

• 2x voreinstellbare Ventile mit Handverstellkappe für manuelle Regulierung
• Vorbereitet für thermische Stellantriebe (benötigt Ventiladapter VA80)
• Mengenregulierung mit Standard-Entlüfterschlüssel am Rücklaufventil
• Stufenlose Voreinstellung für präzisen hydraulischen Abgleich

Anschlussmöglichkeiten

• Hauptanschluss: 1" Innengewinde seitlich für Vor- und Rücklaufanbindung an Wärmeerzeuger
• Heizkreise: 3/4" Außengewinde mit Eurokonus-Klemmverschraubungen
• Kompatibel mit Mehrschicht-Verbundrohren 16 x 2 mm, 17 x 2 mm und 20 x 2 mm
• Werkzeuglose Montage der Eurokonus-Verschraubungen

Produktmerkmale & Vorteile

• Korrosionsbeständiger Edelstahl 1.4301 für maximale Lebensdauer
• Kompakte Bauweise mit nur 50 mm Achsabstand - platzsparend im Verteilerschrank
• Durchflussmesser ermöglichen präzisen hydraulischen Abgleich nach DIN EN 1264
• Voreinstellbare Ventile für optimale Wärmeverteilung in allen Heizkreisen
• Zukunftssicher: Nachrüstbar mit thermischen Stellantrieben für automatische Raumtemperaturregelung
• Eurokonus-System für sichere, dichte Verbindungen ohne Löten
• Einfache Wartung und Fehlerbehebung durch transparente Durchflussmesser

Lieferumfang

• Edelstahl-Heizkreisverteiler 2-fach mit Durchflussmesser
• Entlüfterschlüssel für Ventilbedienung
• Entleerhahn

Anwendungsbereiche

Ideal für Fußbodenheizungs- und Wandheizungssysteme in Wohnungen, kleineren Einfamilienhäusern oder einzelnen Etagen mit zwei separaten Heizkreisen [web:4]. Der Verteiler ermöglicht die individuelle Temperaturregelung verschiedener Zonen wie Bad/WC und Wohnbereich oder Tag- und Nachtzone. Durch die Vorbereitung für Stellantriebe lässt sich das System jederzeit auf automatische Einzelraumregelung aufrüsten.

Montage & Inbetriebnahme

Die seitlichen 1"-Innengewinde-Anschlüsse ermöglichen eine flexible Anbindung an den Wärmeerzeuger (Heizkessel, Wärmepumpe, Fernwärme). Die Eurokonus-Klemmverschraubungen der Heizkreis-Abgänge garantieren eine sichere Montage ohne Spezialwerkzeug [web:4]. Der hydraulische Abgleich erfolgt bequem über die Durchflussmesser am Vorlauf und die Voreinstellung der Rücklaufventile mit dem mitgelieferten Entlüfterschlüssel.
