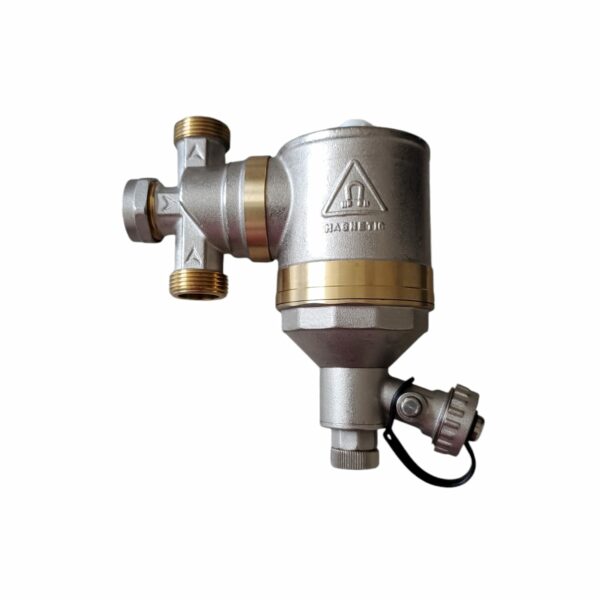

Messing Magnetfilter Schlammabscheider 1″ AG Hydrozyklon für Heizungs- & Kühlsysteme

DREISTUFIGES FILTRATIONSSYSTEM

Der Betrieb des Magnetfilters basiert auf dem Prinzip des Hydrozyklons, kombiniert mit magnetischer und mechanischer Schmutzentfernung. Das Heizsystem-Kühlmittel, das in die Filterkammer eintritt, wird in eine Rotationsbewegung versetzt und einem Magnetfeld ausgesetzt, um Metallpartikel zu trennen. Feste Verunreinigungen werden von einem Maschenfilter im unteren Teil des Magnetfilters aufgefangen und gelangen in den Abscheider.



TECHNISCHE PARAMETER

P max: 10 bar T max: 110 °C
Durchflussgeschwindigkeit: Kv = 3,65 m³/h (3/4") / 4,67 m³/h (1")
Magnetische Leistung: 11.000 Gauss Filterfeinheit des
Mascheneinsatzes: 500 ?m
Magnettyp: Neodym Maximale
Heizsystemleistung: 24 kW
Gehäusematerial: Messing
Montageschlüssel: im Lieferumfang enthalten
Wärmeträgermedium: Wasser oder Wasser-Glykol-Lösung mit einer maximalen Konzentration von 40 %.

Die abgebildeten Fotos dienen lediglich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen!
