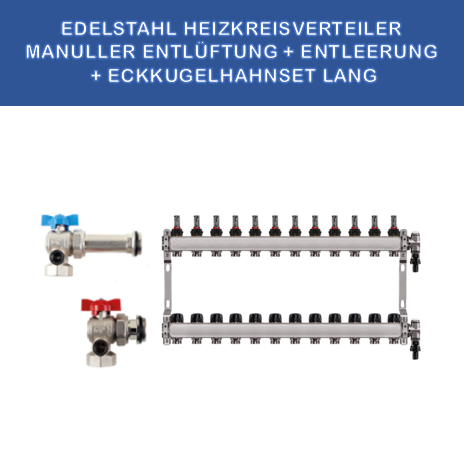

Yerden ısıtma için paslanmaz çelik ısıtma devresi dağıtıcısı 12 ısıtma devresi
Daha iyi boru tesisatı için akış ve dönüş hatları kaydırılmıştır.
12 ısıtma devresine sahip dağıtıcı
Çeşitli ısıtma borularını bağlamak için 3/4" Eurocone sıkıştırma bağlantı parçaları gereklidir
Dağıtım çubuğu: paslanmaz çelik WSt-No. 1.4301
Boyut: paslanmaz çelik profil DN32
Yan bağlantı (ısı jeneratörüne bağlantı): 1" iç dişli
Akış çubuğu: 12 akış ölçer ile, görüntüleme aralığı: 0,0 - 2,5 l / dak
Dönüş çubuğu: entegre, önceden ayarlanabilir vanalarla:
-- manuel ayar kapağı ile
-- aktüatörler için uygundur (VA80 vana adaptasyonu gereklidir)
Bireysel ısıtma devrelerinin çıkışları: Eurocone'lu 3/4" AG
Bireysel çıkışlar arasındaki mesafe: 50 mm
Manifold uzunluğu: 690 mm (12 ısıtma devresi)
Geri dönüş vanasındaki veya doğrudan akış ölçerdeki hava alma anahtarıyla akış düzenlemesi

Gösterilen fotoğraflar yalnızca örnek amaçlıdır ve gerçek üründen farklı olabilir!
